Einbauanleitung Volkswagen Tiguan

Diese Anleitung zeigt den Einbau einer FISCON Freisprecheinrichtung in einen Volkswagen Tiguan.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Empfohlener Einbauort für das FISCON Steuergerät:
Hinter dem Radio bzw. der Klimabedieneinheit.

Empfohlener Einbauort für das Mikrofon:

  • Unsichtbarer Einbau in die Innenleuchte wenn kein RNS-510 Navigationssystem mit Sprachbedienung vorhanden ist
  • Einbau im Bereich der A-Säule oder beim Innenspiegel wenn ein RNS-510 Navigationssystem mit Sprachbedienung vorhanden ist

Diese Anleitung zeigt den Einbau des Mikrofons in die Innenleuchte. Bei einer anderen Position entfallen Arbeitsschritte.

Arbeitsschritte in Kürze:
  1. Dekorblende um das Radio abclipsen
  2. Radio ausbauen
  3. Innenleuchte ausbauen (nur bei dortiger Installation des Mikrofons)
  4. Verkleidung A-Säule entfernen
  5. Ablagefach unter dem Lenkrad entfernen
  6. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
  7. Funktionstest, evtl. Codierung vornehmen lassen
  8. Zusammenbau

Einbauaufwand: 45 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration

Radio ausbauen


Stecken Sie einen Keil an der Oberkante des Münzhalters in den Schlitz und hebeln Sie ihn heraus.


Verfahren Sie genauso mit der Airbag Warnleuchte. Entfernen Sie NICHT die Steckverbindung sondern klappen Sie den Schalter anders als auf dem folgenden Bildern gezeigt nach oben. Beim Abziehen des Schalters würde eine Fehlermeldung abgelegt werden.


Entfernen Sie beide Torx T20 Schrauben.


Stecken Sie einen Keil genau neben dem Verstellhebel der Lüftungsdüsen in den Schlitz um die Verriegelungen nacheinander zu lösen. Diese lösen sch sehr einfach.Verfahren Sie genauso auf der anderen Seite. Klappen Sie anschließend die Blende nach oben ohne den Stecker der Warnblinkleuchte zu lösen.

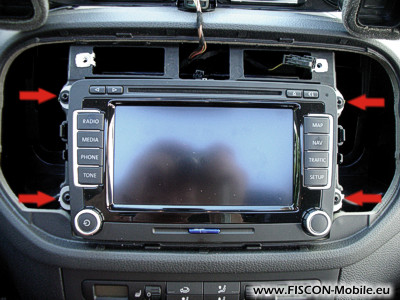

Entfernen Sie vier Torx T20 Schrauben um das Radio zu lösen.

Mikrofonkabel verlegen


Entfernen Sie zunächst die zur Innenleuchte gehörige Abdeckung. Greifen Sie diese mit den Fingernägeln, klappen Sie die Abdeckung in Richtung Scheibe und entfernen Sie sie. Lösen Sie die beiden T20 Torx Schrauben der Innenleuchte. Die Innenleuchte lässt sich nun herausnehmen. Stecken Sie das für VW Innenleuchten passende FISCON Mikrofon in den Einbauplatz hinter dem Gitter.


Klappen Sie die seitliche Verkleidung auf. Diese wird nicht komplett entfernt.

(Abbildung ähnlich)
Stecken Sie einen Keil unter die Oberkante der A-Säulenverkleidung und üben Druck nach rechts aus.


Die Verkleidung löst sich ein Stück aber nicht komplett.


Dieser obere Haken hält die Verkleidung an der A-Säule. Verwinden Sie zunächst die Verkleidung und blicken Sie auf den Haken. Um ihn zu lösen verwinden Sie die Verkleidung so stark wie möglich damit der kleinere Schenkel nahe der Kante kommt. Üben Sie mit einem Schlitz-Schraubenzieher durch Drehen etwas Druck auf den Haken aus damit er durch den Schlitz in der Vergleidung rutscht.


Klappen Sie die Verkleidung zur Seite.

(Abbildung ähnlich)
Ziehen Sie das Mikrofonkabel von der Innenleuchte zur A-Säule. Hilfreich ist dabei ein Zugband dass in unserem Shop mitbestellt werden kann.

(Abbildung ähnlich)
Verbinden Sie das Kabel des Mikrofons mit haltbarem Klebeband oder mit Kabelbindern mit dem fahrzeugseitigen Kabelbaum. Achten Sie darauf dass das das Kabel bis zum unteren Ende der A-Säule ständig gut mit dem Kabelbaum verbunden ist. Ein Abstand von ca. 10cm ist hierfür geeignet. Das Bild zeigt ein Mikrofon dass im Bereich der A-Säule positioniert wurde.


Schnappen Sie das Ablagefach unter dem Lenkrad ab.

Plug&Play Adapter anstecken

(Abbildung ähnlich)
Entfernen Sie den Quadlock Stecker des Radios und stecken Sie den FISCON Plug&Play Kabelsatz zwischen Radio und Fahrzeugkabelbaum. Ziehen Sie das Kabel des Mikrofons unter dem Lenkrad durch in den Radioschacht und verbinden Sie die Steckverbindung. Positionieren Sie das FISCON Interface im Radioschacht hinter der Klimabedieneinheit.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Sollte nach dem Verbinden des Telefons die Bedienung am Navigationssystem oder über die Tasten des Boardcomputers nicht möglich sein ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Zusammenbau


Prüfen Sie ob sich alle Halter in der korrekten Position befinden.


Klappen Sie die Verkleidung wieder nach oben. Stecken Sie sie unten in Ihre Position und vergleichen Sie mit der Beifahrerseite ob die Verkleidung korrekt sitzt. Bringen Sie den oberen Haken in seine ursprüngliche Position indem Sie einen Schraubenzieher neben dem Haken durch den Schlitz stecken und den Haken von hinten vollständig durch den Schlitz drücken.

Stecken Sie den mitgelieferten Halter für das Mikrofon von oben auf die Kante der Verkleidung und setzen Sie das Mikrofon auf.

Blicken Sie von oben in den Spalt der Verkleidung und prüfen Sie ob die Position der Clipse mit den Öffnungen am Fahrzeug übereinstimmt. Ist eine korrekte Position gefunden schlagen Sie mit der Faust auf die Positionen der Clipse um diese einzurasten. Heben Sie anschließend die Gummilippe über die Verkleidung.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
