Einbauanleitung Audi Q5

Diese Anleitung zeigt den Einbau einer FISCON Plus Freisprecheinrichtung in einen Audi Q5 mit Radio Concert oder Symphony.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Empfohlener Einbauort für das FISCON Steuergerät:
Hinter der Verkleidung unterhalb des Lenkrads.

Empfohlener Einbauort für das Mikrofon:
Unsichtbarer Einbau in die Innenleuchte.

Diese Anleitung zeigt den Einbau des Mikrofons in die Innenleuchte. Bei einer anderen Position entfallen Arbeitsschritte.

Arbeitsschritte in Kürze:
  1. Lüftungsdüsen und Klimaeinheit ausrasten
  2. Radio abschrauben und herausziehen
  3. Verkleidung unter dem Lenkrad entfernen
  4. Verkleidung A-Säule entfernen
  5. Innenleuchte ausbauen
  6. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
  7. Funktionstest, Codierung vornehmen lassen
  8. Zusammenbau

Einbauaufwand: 60 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration

Radio ausbauen

(Abbilding ähnlich)
Bauen Sie die Lüftungsdüse aus. Rechts und links befindet sich auf der Innenseite mittig ein Loch. Stecken Sie dort einen Haken herein und ziehen Sie vorsichtig abwechselnd rechts und links um die Düse zu lösen. Lösen Sie den nach dem Herausziehen sichtbaren kleinen Stecker und entnehmen Sie die Düse aus dem Schacht.

(Abbilding ähnlich)
Stecken Sie nun den Haken von unten abwechselnd rechts und links in die beiden Löcher der Klimabedieneinheit und ziehen Sie vorsichtig daran. Nachdem sich die Einheit gelöst hat entfernen Sie beide Steckverbindungen und legen Sie die Bedieneinheit beiseite.

Entfernen Sie die nun sichtbaren vier Schrauben die das Radio befestigen. Anschließend lässt es sich herausnehmen.

Mikrofonkabel verlegen

(Abbildung ähnlich)
Schnappen Sie z.B. mit einem Keil den Deckel des Sicherungskastens und den Streifen links davon ab.

(Abbilding ähnlich)
Entfernen Sie diese Schraube um die Fußraumverkleidung zu lösen.

(Abbilding ähnlich)
Entfernen Sie auch diese Schraube im Fußraum links.

(Abbilding ähnlich)
Entfernen Sie auch diese Schraube im Fußraum rechts.

(Abbilding ähnlich)
Die Fußraumverkleidung lässt sich nun abnehmen. Ziehen Sie dazu die Oberkante der Verkleidung zu sich hin um sie aus der Steckverbindung zu lösen. Lösen Sie die Ecke rechts unten am Mitteltunnel. Gehen Sie auf der Seite rechts vom Lenkrad genauso vor wie links. Die gesamte Verkleidung können Sie nun lose auf den Fußraum absenken.


Ziehen Sie die Kappe an der A-Säulenverkleidung ein Stück heraus um die Verriegelung des Schnellverschluss zu lösen.


Die Verkleidung verfügt über einen Schnellverschluss (oben, schwarz) und zwei Halter (silber) mit doppelter Rasterung. Diese lassen sich zunächst ein Stück lösen, verhaken sich dann aber an der Karosserie.

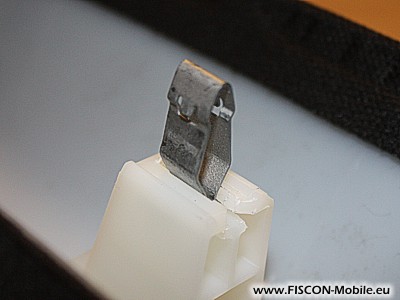

Der Bild zeigt einen der silbernen Halter mit doppelter Rasterung. Die oberen Nasen verhaken den Halter mit der Karosserie. Der gesamte Halter kann nach oben von der Verkleidung (weiß) abgezogen werden nachdem er in die erste Raststellung gelöst wurde.

(Abbildung ähnlich)
Stecken Sie einen Keil oder einen Schraubenzieher unter die Oberkante der A-Säulenverkleidung und üben Sie nach links Druck aus damit sich die beiden silbernen Halter in die erste Raststellung bringen. Ziehen Sie dann die Verkleidung nach oben ab. Die beiden silbernen Halter verbleiben an der Karosserie.

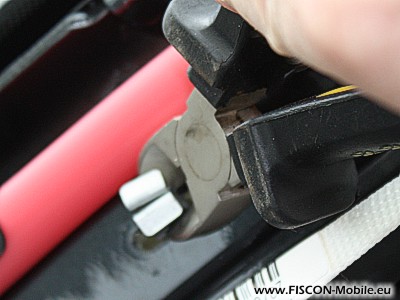

Zwicken Sie die an der Karosserie verbliebenen Halter mit einem Saitenschneider leicht zusammen damit die Rastnasen gelöst werden. Stecken Sie die Halter wieder an die Verkleidung.

(Abbildung ähnlich)
Öffnen Sie das Brillenfach an das Dachkonsole und lösen Sie die Torx T20 Schraube.

(Abbildung ähnlich)
Klappen Sie die Leuchte nach unten.

(Abbildung ähnlich)
Stecken Sie das mitgelieferte Mikrofon in den dafür vorgesehenen Einbauplatz. Achten Sie auf die passgenauen Rastnasen um es richtig herum einzusetzen.

(Abbildung ähnlich)
Führen Sie ein Zugband von links nach rechts unter dem Dachhimmel durch und ziehen Sie damit das Mikrofonkabel nach. Ist kein Zugband vorhanden kann das Kabel auch seitens der Scheibe unter den Dachhimmel gesteckt werden.


Befestigen Sie das Mikrofonkabel an den vorhandenen Schlauchhaltern am Dachholm. Stellen Sie sicher dass das Kabel gut fixiert ist und nicht den Airbag (weiß) behindern kann.

Plug&Play Adapter anstecken

(Abbilding ähnlich)
Entfernen Sie den Quadlock Stecker des Radios und stecken Sie den FISCON Plug&Play Kabelsatz zwischen Radio und Fahrzeugkabelbaum.

Ziehen Sie das Kabel des Mikrofons und den Stecker vom FISCON Steuergerät in den Bereich unter dem Lenkrad und verbinden Sie die Steckverbindung.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Sollte nach dem Verbinden des Telefons die Bedienung am Navigationssystem oder über das Lenkrad nicht möglich sein ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Zusammenbau

(Abbildung ähnlich)

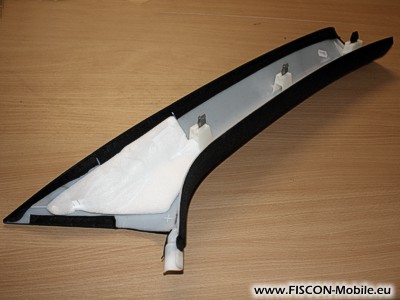

Prüfen Sie ob sich alle Halteklammern der A-Säulenverkleidung in der korrekten Position befinden. Heben Sie die Verkleidung in ihre untere Position am Armaturenbrett und walgen Sie diese hin und her damit sie sich absenkt. Vergleichen Sie mit der Beifahrerseite ob die Verkleidung korrekt sitzt.

Blicken Sie von oben hinter die Verkleidung und prüfen Sie ob die Position der Halter mit den Schlitzen am Fahrzeug übereinstimmt. Ist eine korrekte Position gefunden schlagen Sie mit der Faust auf die Positionen der Halter um diese einzurasten. Drücken Sie auch die Kappe mit der AIRBAG Aufschrift fest. Heben Sie anschließend die Gummilippe über die Verkleidung.

(Abbildung ähnlich)
Stecken Sie die Fußraumverkleidung unten links in den Halter bei der Fußstütze. Klappen Sie die Verkleidung anschließend noch oben und rasten Sie diese durch einen Druck auf die Oberkante ein. Drehen Sie die Schrauben herein.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
