Einbauanleitung Audi A4 (8H) Cabrio

Diese Anleitung zeigt den Einbau einer FISCON Freisprecheinrichtung in einen Audi A4 8H Cabrio ohne BNS 4.X Navigationssystem.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Zunächst stellt sich die Frage nach dem Einbauplatz des Mikrofons. Die Position links oben im Eck bei der Scheibe erfordert ebenso wie beim Einbau in die Innenleuchte den teilweise Ausbau der Verkleidung des Holms oberhalb der Windschutzscheibe. Alternativ kann das Mikrofon im Bereich des Lenkrads mit geringerem Aufwand verbaut werden.

Arbeitsschritte in Kürze:
  1. Radio herausziehen
  2. Verkleidung unter dem Lenkrad entfernen
  3. Verkleidung oberhalb der Windschutzscheibe lösen
  4. Verkleidung A-Säule entfernen
  5. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
  6. Funktionstest, evtl. Codierung vornehmen lassen
  7. Zusammenbau

Einbauaufwand: 60 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration

(Abbildung ähnlich)
Stecken Sie vier Entriegelungshaken in die dafür vorgesehenen Schlitze und ziehen Sie das Radio aus dem Schacht. Drücken Sie anschließend seitlich auf die Verriegelungen um die Haken wieder zu entfernen. Wenn es sich um ein 1fach-DIN Gerät handelt verfahren Sie analog jedoch mit nur zwei Entriegelungshaken gleicher Bauart.

(Abbildung ähnlich)
Clipsen Sie z.B. mit einem Keil den Deckel des Sicherungskastens ab.

(Abbildung ähnlich)
Entfernen Sie diese Schraube um die Fußraumverkleidung zu lösen.

(Abbildung ähnlich)
Entfernen Sie auch diese Schraube im Fußraum links.

(Abbildung ähnlich)
Entfernen Sie auch diese Schraube im Fußraum rechts.

(Abbildung ähnlich)
Die Fußraumverkleidung lässt sich nun abnehmen. Ziehen Sie dazu die Oberkante der Verkleidung zu sich hin um sie aus der Steckverbindung zu lösen. Gehen Sie auf der Seite rechts vom Lenkrad genauso vor. Die gesamte Verkleidung können Sie nun lose auf den Fußraum absenken.


Klappen Sie die Sonnenblende zur Seite. Entfernen Sie anschließend die runde Kappe mit einem kleinen Schraubenzieher. Nach dem Lösen der darunter liegenden Schraube können Sie die Sonnenblende aus der Verankerung nehmen und herunterhängen lassen.

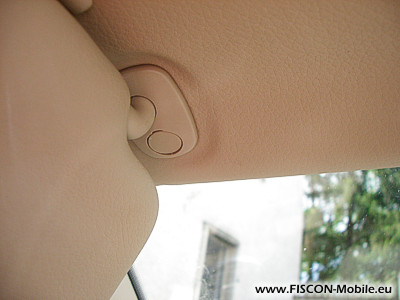

Entfernen Sie nun den rechten Halter der Sonnenblende. Die Abdeckkappe hat einen kleinen Schlitz in Richtung Fahrzeugheck. Stecken Sie einen kleinen Schraubenzieher in den Schlitz und hebeln Sie die Kappe ab. Schrauben Sie anschließend beide darunter liegende Schrauben heraus und entfernen Sie das Teil.


Üben Sie über eine Hebelbewegung Druck in unterer Richtung auf die Verkleidung aus. Die Clipse befinden sich entlang der oberen Kante.

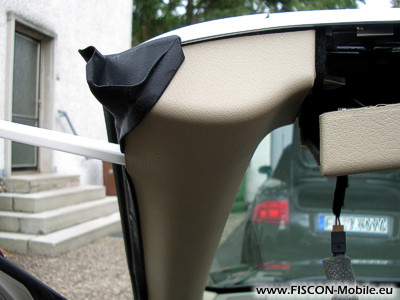

Klemmen Sie z.B. ein aufgerolltes Handtuch unter die herunterhängende Dachholmverkleidung um sie noch weiter abzusenken. Schützen Sie außerdem unbedingt den Bereich der Überlappung beider Verkleidungsteile mit einem Handtuch. Stecken Sie einen Keil zwischen die Dichtungslippe der Türe und die A-Säulenverkleidung und üben Sie in Richtung Innenspiegel Druck aus um die A-Säulenverkleidung zu lösen. Achten Sie sorgfältig darauf dass sich die Teile nicht gegenseitig beschädigen.

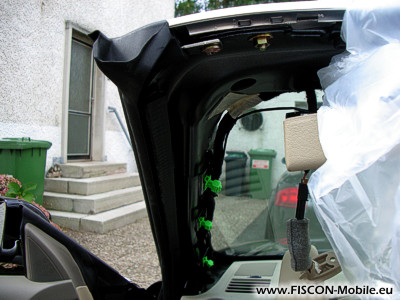

Nehmen Sie die A-Säulenverkleidung ab. Die grünen Halter lösen sich indem Sie die Verkleidung mehrfach hin und her walgen.

(Abbildung ähnlich)
Verbinden Sie das Kabel des Mikrofons mit haltbarem Klebeband oder mit Kabelbindern mit dem fahrzeugseitigen Kabelbaum. Achten Sie darauf dass das das Kabel bis zum unteren Ende der A-Säule ständig gut mit dem Kabelbaum verbunden ist. Ein Abstand von ca. 10cm ist hierfür geeignet. Beim abgebildeten Fahrzeug wurde das Mikrofon links oben im Eck der Windschutzscheibe platziert.

(Abbildung ähnlich)
Entfernen Sie den Stecker des Radios und stecken Sie den FISCON Plug&Play Kabelsatz zwischen Radio und Fahrzeugkabelbaum. Ziehen Sie das Kabel des Mikrofons unter dem Lenkrad durch in den Radioschacht und verbinden Sie die Steckverbindung. Wenn es sich um ein 1fach-DIN Radio handelt positionieren Sie das FISCON Interface unten im Radioschacht hinter der Bedieneinheit für die Klimaanlage.

Funktionstest und Codierung

Schalten Sie die Zündung ein. Verbinden Sie Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Sollte nach dem Verbinden des Telefons die Bedienung am Navigationssystem oder über das Lenkrad nicht möglich sein ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Die Codierung kann auch schon vor dem Einbau vorgenommen werden.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Zusammenbau

Bauen Sie die Teile in umgekehrter Reihenfolge wieder zusammen.


Prüfen Sie ob sich alle Halteklammern der A-Säulenverkleidung in der korrekten Position befinden. Heben Sie die Verkleidung in ihre Position am Armaturenbrett und walgen Sie diese etwas hin und her damit sie sich absenkt. Vergleichen Sie mit der Beifahrerseite ob die Verkleidung korrekt sitzt.

Blicken Sie von oben in den Spalt der Verkleidung und prüfen Sie ob die Position der drei Clipse mit den Löchern am Fahrzeug übereinstimmt. Ist eine korrekte Position gefunden schlagen Sie mit der Faust auf die Positionen der Clipse um diese einzurasten. Heben Sie anschließend die Gummilippe über die Verkleidung.


Achten Sie darauf dass das hier unterunterhängende Kabel der Sonnenblender inkl. Stecker und Isolierung durch die rechteckige Öffnung im darunter liegenden Metallträger gesteckt wird. Prüfen Sie auch dass das Mikrofonkabel - sofern es zur Innenleuchte verlegt wurde - nicht den Metallträger für die Sonnenblenderhalterung überdeckt. Blicken Sie entlang der oberen Kante unter die Verkleidung und prüfen Sie ob die Clipse sich an der richtigen Stelle befinden. Wenn die Position stimmt schlagen Sie mit der Faust auf die Verkleidung um diese zu arretieren.

Haken Sie nun den Halter der Sonnenblende in den Metallträger ein, nicht nur in die Kunststoffverkleidung und montieren Sie die übrigen Kleinteile.

(Abbildung ähnlich)
Stecken Sie die Fußraumverkleidung unten links in den Halter bei der Fußstütze. Klappen Sie die Verkleidung anschließend noch oben und rasten Sie diese durch einen Druck auf die Oberkante ein. Drehen Sie die Schrauben herein.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
