Einbauanleitung Audi A3 (8P)

Diese Anleitung zeigt den Einbau einer FISCON Freisprecheinrichtung in einen Audi A3 8P ohne BNS 4.X Navigationssystem.

Beachten Sie darüber hinaus auch die fahrzeugübergreifende FISCON Anleitung und deren Sicherheitshinweise. Für einen unfachgemäßen Einbau sowie für Schäden die möglicherweise beim Einbau entstehen wird keine Haftung übernommen.

Arbeitsschritte in Kürze:
  1. Radio herausziehen
  2. Verkleidung unter dem Lenkrad entfernen
  3. Verkleidung A-Säule entfernen
  4. Mikrofonkabel verlegen und Plug&Play Adapter anstecken
  5. Funktionstest, evtl. Codierung vornehmen lassen
  6. Zusammenbau

Einbauaufwand: 30 Minuten ohne Arbeitsvorbereitung, Codierung, Funktionstest, Demonstration


Stecken Sie vier Entriegelungshaken in die dafür vorgesehenen Schlitze und ziehen Sie das Radio aus dem Schacht. Drücken Sie anschließend seitlich auf die Verriegelungen um die Haken wieder zu entfernen.Wenn es sich um ein 1fach-DIN Gerät handelt verfahren Sie analog jedoch mit nur zwei Entriegelungshaken gleicher Bauart.


Clipsen Sie z.B. mit einem Keil den Deckel des Sicherungskastens ab.


Entfernen Sie diese Schraube um die Fußraumverkleidung zu lösen.


Entfernen Sie auch diese Schraube im Fußraum links.


Entfernen Sie auch diese Schraube im Fußraum rechts.


Die Fußraumverkleidung lässt sich nun abnehmen. Ziehen Sie dazu die Oberkante der Verkleidung zu sich hin um sie aus der Steckverbindung zu lösen. Gehen Sie auf der Seite rechts vom Lenkrad genauso vor. Die gesamte Verkleidung können Sie nun lose auf den Fußraum absenken.

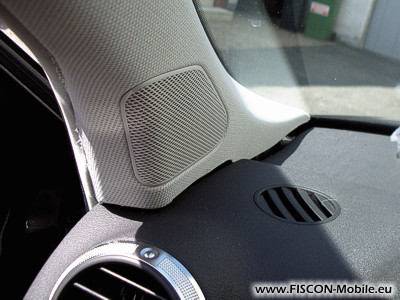

Stecken Sie einen Keil unter die Oberkante der A-Säulenverkleidung und üben Sie in Richtung Lenkrad Druck aus.


Die Halter der Verkleidung sind hier ein Stück gelöst aber noch fixiert. Lösen Sie auf die gleiche Weise auch die beiden Halter weiter unten.


Ziehen Sie die Verkleidung wenige Zentimeter nach oben.


Die Verkleidung lässt sich nun zur Seite klappen.


Verbinden Sie das Kabel des Mikrofons mit haltbarem Klebeband oder mit Kabelbindern mit dem fahrzeugseitigen Kabelbaum. Achten Sie darauf dass das das Kabel bis zum unteren Ende der A-Säule ständig gut mit dem Kabelbaum verbunden ist. Ein Abstand von ca. 10cm ist hierfür geeignet.


Entfernen Sie den Quadlock Stecker des Radios und stecken Sie den FISCON Plug&Play Kabelsatz zwischen Radio und Fahrzeugkabelbaum. Ziehen Sie das Kabel des Mikrofons unter dem Lenkrad durch in den Radioschacht und verbinden Sie die Steckverbindung. Positionieren Sie das FISCON Interface rechts unten im Radioschacht.

Funktionstest und Codierung

Verbinden Sie nun Ihr Telefon mit FISCON indem Sie vom Telefon aus nach Bluetooth Geräten suchen. Beachten Sie hierbei die fahrzeugübergreifende FISCON Anleitung. Sollte nach dem Verbinden des Telefons die Bedienung am Navigationssystem oder über das Lenkrad nicht möglich sein ist eine Codierung notwendig. Dies kann sofern vorhanden mit VAG-Com (VCDS) selbst gemacht werden, ansonsten in der Werkstatt. Die genauen Codes befinden sich in der fahrzeugübergreifenden FISCON Anleitung.

Führen Sie nun einen Testanruf durch und prüfen Sie vor dem Zusammenbau ob ein Gespräch möglich ist. Falls man Sie nicht versteht prüfen Sie den korrekten Sitz des Steckers vom Mikrofon.

Zusammenbau


Prüfen Sie ob sich alle drei Halteklammern in der korrekten Position befinden.


Klappen Sie die Verkleidung wieder nach oben. Stecken Sie sie unten in Ihre Position und vergleichen Sie mit der Beifahrerseite ob die Verkleidung korrekt sitzt. Anders als bei Ausbau ist es nicht notwendig die Halter durch Herunterschieben einzuhaken.

Stecken Sie den mitgelieferten Halter für das Mikrofon von oben auf die Kante der Verkleidung und setzen Sie das Mikrofon auf.

Blicken Sie von oben in den Spalt der Verkleidung und prüfen Sie ob die Position der drei Clipse mit den Schlitzen am Fahrzeug übereinstimmt. Ist eine korrekte Position gefunden schlagen Sie mit der Faust auf die Positionen der Clipse um diese einzurasten. Heben Sie anschließend die Gummilippe über die Verkleidung.



(Abbildung ähnlich)
Stecken Sie die Fußraumverkleidung unten links in den Halter bei der Fußstütze. Klappen Sie die Verkleidung anschließend noch oben und rasten Sie diese durch einen Druck auf die Oberkante ein. Drehen Sie die Schrauben herein.

Bauen Sie die Teile im Übrigen in umgekehrter Reihenfolge wieder zusammen.

Wir wünschen Ihnen viel Freude an Ihrer FISCON Bluetooth Freisprecheinrichtung.
